Профессиональное обследование опор ЛЭП и фундаментов в Екатеринбурге и Свердловской области

Планируете реконструкцию воздушной линии, замену провода или установку дополнительных волоконно-оптических линий связи на существующих опорах? Любое изменение проектных нагрузок требует точного ответа: выдержат ли опоры и фундаменты новые условия эксплуатации? Без инструментального обследования и поверочного расчета ответить на этот вопрос невозможно, а ошибка может стоить миллионов рублей и безопасности энергообъекта.

Наша компания имеет свидетельство о членстве в СРО и успешный опыт прохождения госэкспертизы по объектам электросетевого хозяйства. Мы проводим полный цикл обследования опор ЛЭП любого типа: металлических, железобетонных, решетчатых и портальных.

Пример из практики: для проекта «АО Святогор. Волковское месторождение. Внешнее электроснабжение» мы выполнили обследование опоры УС110-8 №114 и портальной опоры ПСЛ. Результат — подтвержденная несущая способность с запасами 56–93 %, категория технического состояния «ограниченно-работоспособное», разработаны мероприятия по ремонту. Отчет принят ФАУ «Главгосэкспертиза России».

Зачем нужно обследование опор ЛЭП? Три главные причины

1. Безопасность и присвоение категории состояния.
Согласно ГОСТ 31937-2024 техническое состояние опор может быть нормативным, работоспособным, ограниченно-работоспособным или аварийным. Только натурные испытания и расчет позволяют объективно классифицировать объект и избежать внезапных отказов.

2. Расчет под новые нагрузки (реконструкция / техперевооружение).
Увеличение сечения провода, подвеска ВОЛС, изменение пролетов или климатических условий (ветер, гололед) требуют пересчета несущей способности. Мы учитываем фактические отклонения опор от вертикали и физико-механические свойства материалов, что дает реалистичную картину.

3. Экономия на ремонте и продление ресурса.
Не все дефекты требуют демонтажа. Например, коррозия арматуры оголовка фундамента устраняется локальным восстановлением защитного слоя, а деформация пояса — дублирующим уголком. Мы предлагаем оптимальные по стоимости и эффективности решения.

Что мы проверяем при обследовании опор ЛЭП?

Объекты обследования:

• Металлические решетчатые опоры (анкерные, анкерно-угловые, промежуточные, портальные)

• Железобетонные фундаменты (столбчатые, грибовидные, свайные)

• Узлы опирания, оголовки, подкосы, траверсы

• Грунты оснований фундаментов

Виды работ в рамках услуги:

1. Визуальный осмотр и фотофиксация — выявление трещин, сколов, коррозии, деформаций, ослабления болтовых соединений.

2. Геодезический контроль крена — измерение отклонений опор вдоль и поперек оси ВЛ (тахеометр Leica TS16, точность до 1 мм).

3. Инструментальное обследование фундаментов:

   • вскрытие защитного слоя, определение фактического армирования (диаметр, шаг);

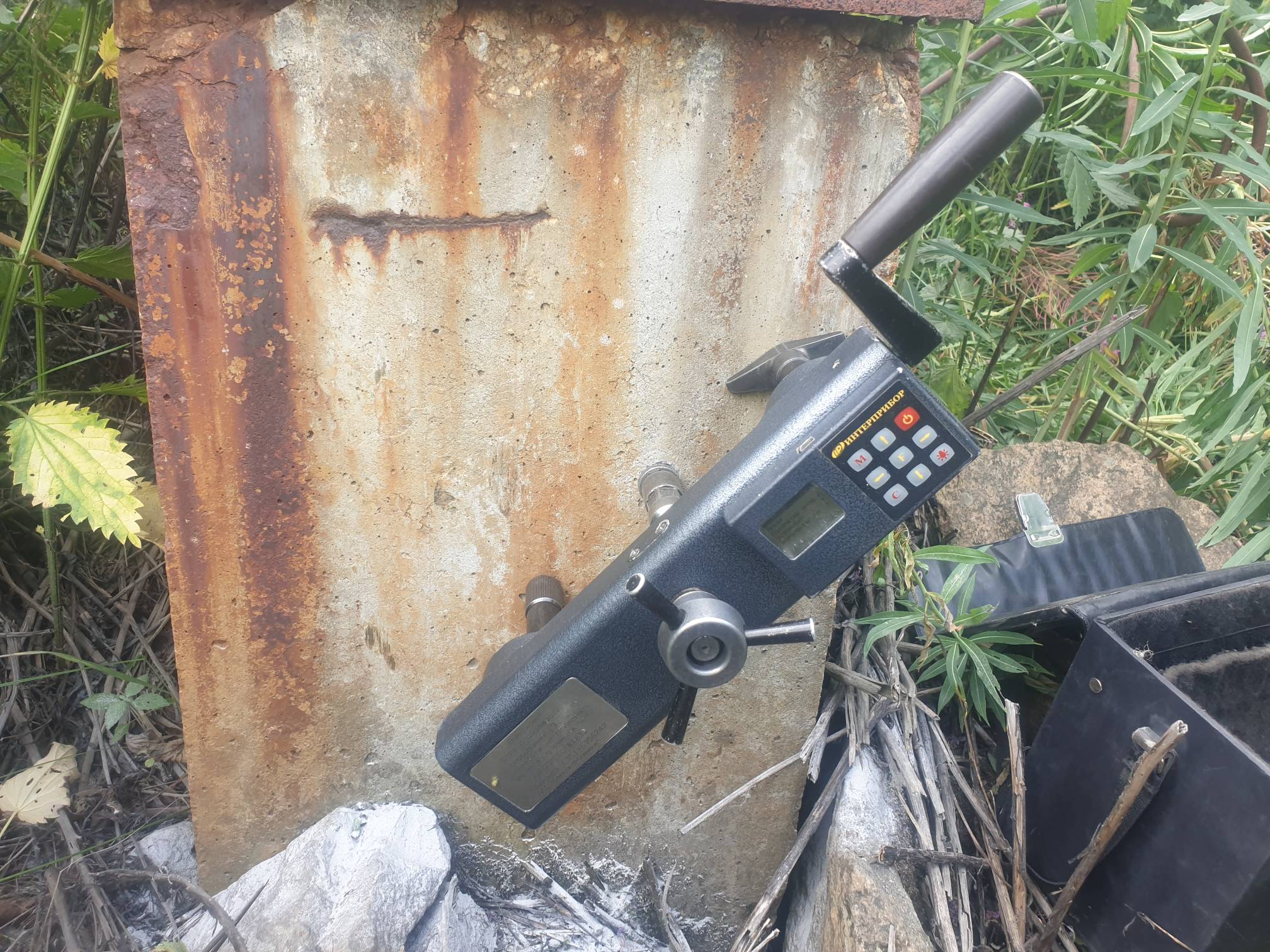

   • испытания прочности бетона (методы ударного импульса и отрыва со скалыванием, приборы ОНИКС-2.5, ОНИКС-ОС).

4. Лабораторные исследования грунтов:

   • отбор образцов из шурфов;

   • компрессионные и срезные испытания, определение физико-механических свойств, коррозионной агрессивности.

5. Отбор проб металла и определение марки стали:

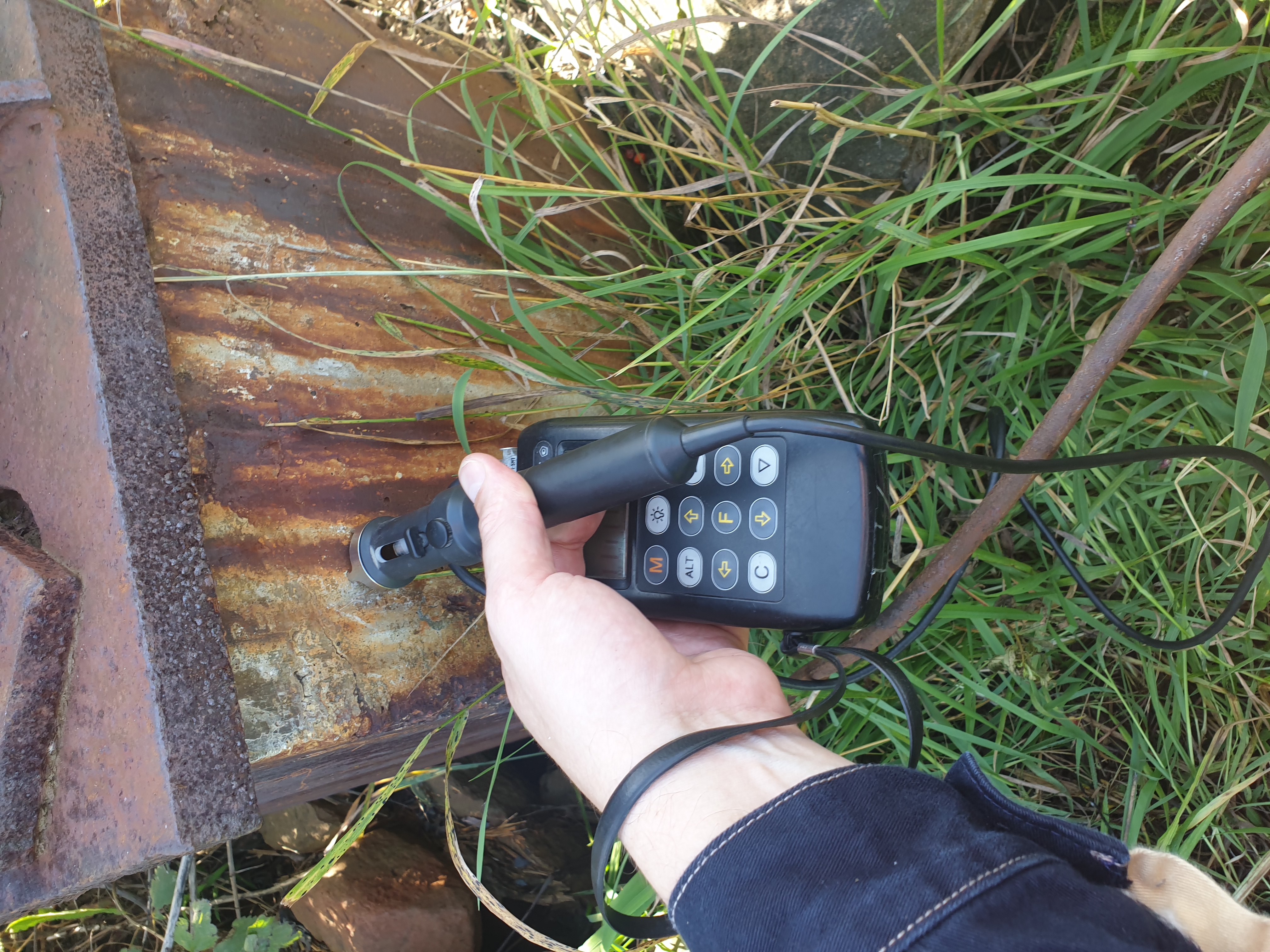

   • химический анализ спектральным методом (лазерный анализатор ЛИС-2);

   • механические испытания: временное сопротивление, предел текучести, относительное удлинение, ударная вязкость.

6. Поверочный расчет несущей способности:

   • пространственная конечно-элементная модель в ПК ЛИРА-САПР с учетом фактического крена;

   • расчет по первой и второй группам предельных состояний;

   • оценка несущей способности грунтов основания.

7. Подготовка технического отчета с выводами, категорией состояния и рекомендациями по ремонту / усилению.

Кейс. Обследование опор ВЛ 110 кВ для проекта «АО Святогор. Волковское месторождение»

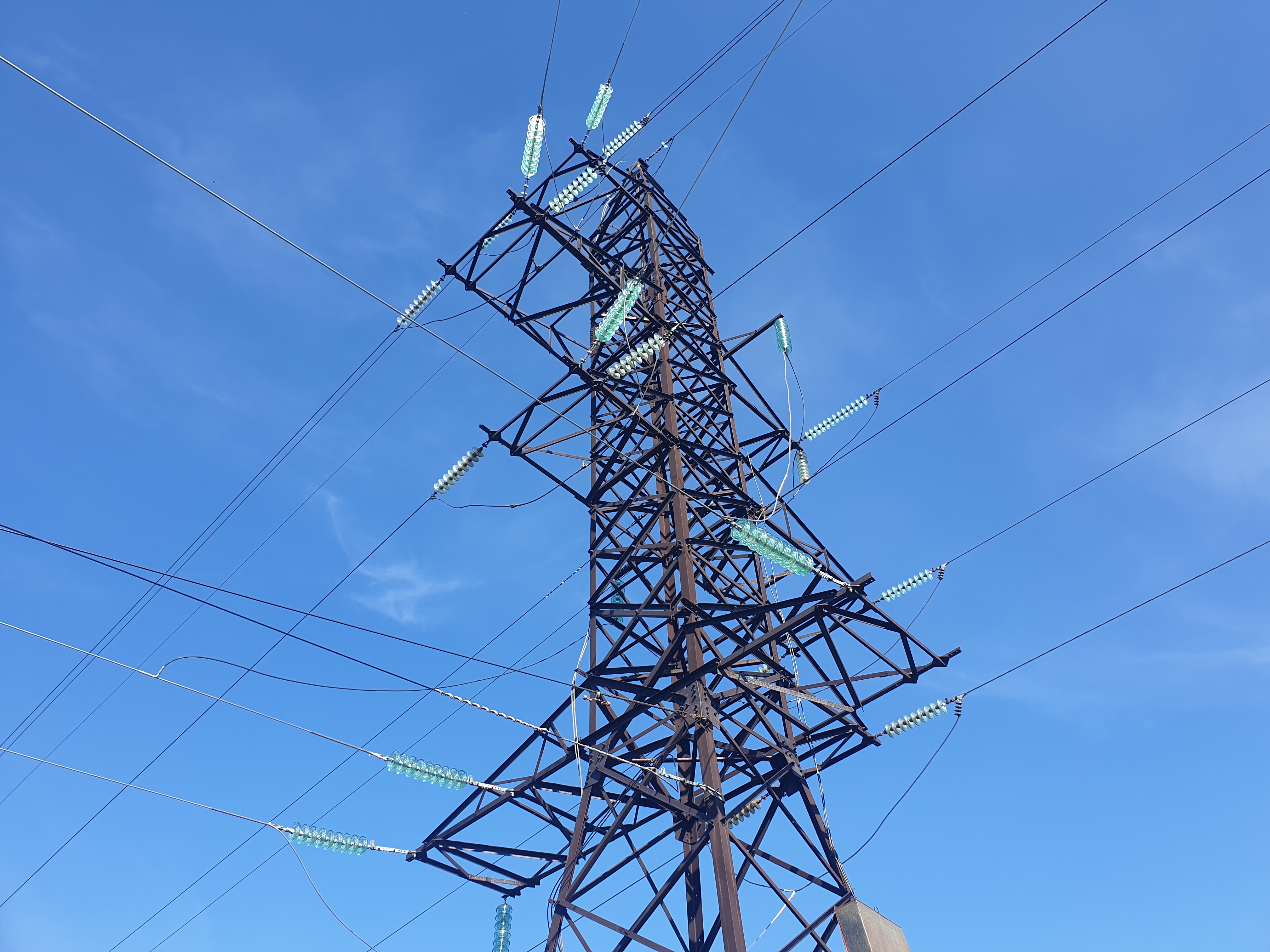

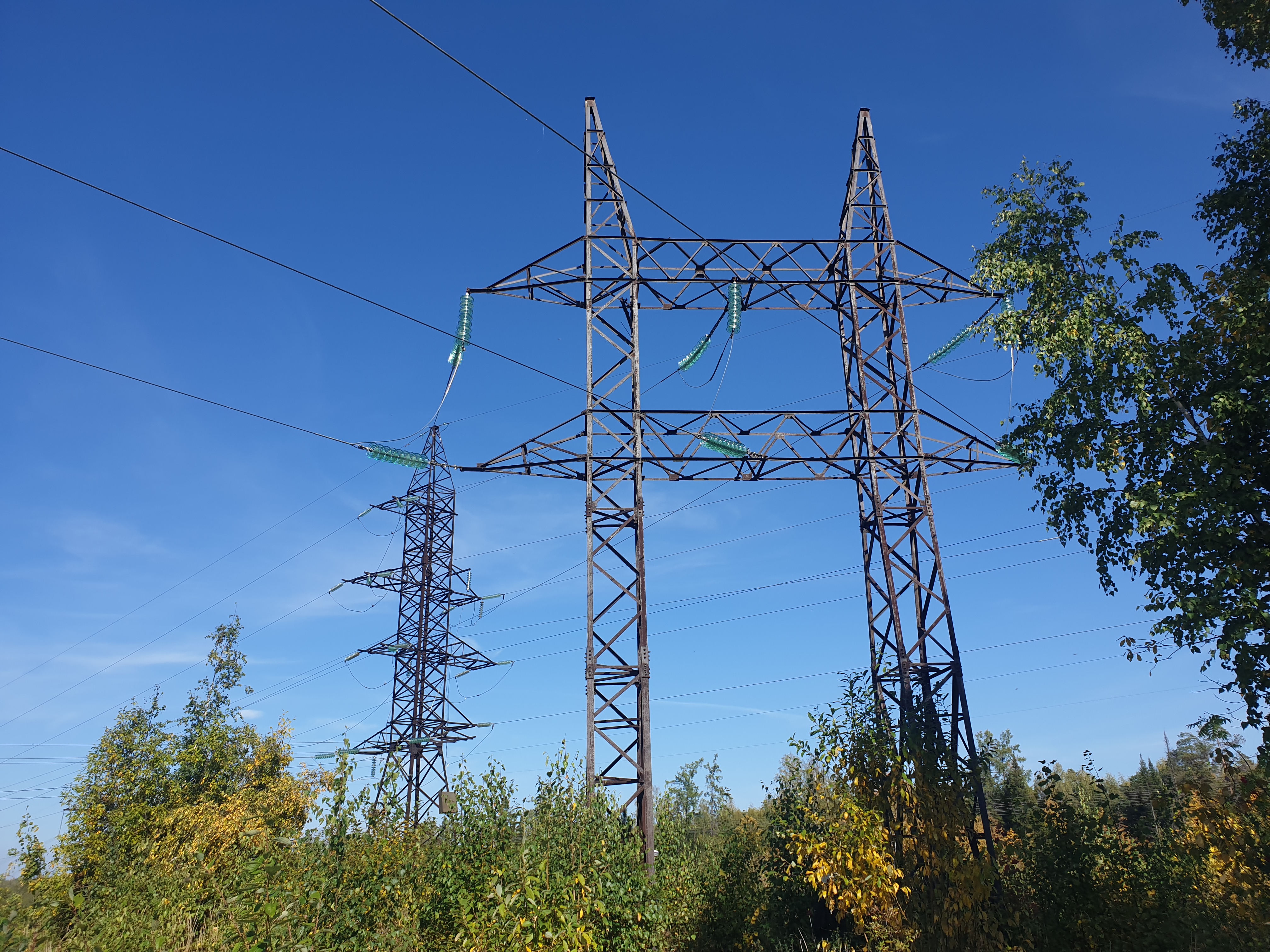

Объект: ВЛ 110 кВ отпайка от ВЛ В. Тура – Тагил 1,2, опоры №114 (УС110-8) и №б/н (ПСЛ).
Местоположение: Кушвинский городской округ, в 30 км от Нижнего Тагила.
Заказчик: ООО ПК «Электрические сети».
Цель: определение технической возможности дальнейшей эксплуатации опор на проектируемой отпайке, получение данных для прохождения госэкспертизы.
Сложность: отсутствие исполнительной документации, год постройки опор не известен, II ветровой и II гололедный районы (t до –50 °C, стенка гололеда 15 мм).

Что сделали:

• Выполнили геодезическую съемку — выявили фактический крен опоры №114: 403 мм (суммарный вектор), опоры ПСЛ: до 189 мм (превышение норматива).

• Провели шурфовку фундаментов, отобрали образцы грунта, определили физико-механические характеристики (суглинок полутвердый, супесь твердая), модуль деформации, угол внутреннего трения, сцепление.

• Вскрыли защитный слой фундаментов — установили армирование: для опоры №114 — 3Ø25 АIII, для ПСЛ — Ø12 АIII с шагом 300 мм.

• Испытали бетон — класс прочности В30…В35 (достаточный).

• Отобрали пробы металла из раскосов, провели спектральный и механический анализ — марки стали С355 (стойки) и С255 (раскосы).

• Создали расчетные модели в ПК ЛИРА-САПР с введением реальных кренов и проектных нагрузок (вес проводов АС150/24, тросов, гололеда, ветра).

Выводы:
Несущая способность конструктивных элементов обеспечена. Техническое состояние опоры №114 — ограниченно-работоспособное (из-за дефектов оголовков фундаментов), опоры ПСЛ — ограниченно-работоспособное (из-за деформации нижнего пояса портала).

Рекомендации:

• Для опоры №114 — очистка и восстановление защитного слоя бетона оголовков, подливка под опорные пластины безусадочными составами (ГИДРОЗО «Стармекс ФМ7»).

• Для опоры ПСЛ — дублирование деформированного пояса уголком 63х6 через сварные пластины, проварка болтовых соединений.

Почему для обследования опор ЛЭП выбирают нас?

Локальная экспертиза и опыт. Мы базируемся в Екатеринбурге, хорошо знаем климатические условия и грунты Свердловской области, работали на объектах «Россети Урал», «Святогор», «ЕВРАЗ» и др.

Собственная лабораторная база.

• Прочность бетона — приборы ОНИКС-2.5, ОНИКС-ОС (поверены).

• Геодезия — тахеометры Leica TS16.

• Спектральный анализ металла — анализатор ЛИС-2.

• Механические испытания стали — разрывная машина ZD 10/90, копер 2130 КМ-0,3.

• Грунты — лаборатория «Винкад» (аккредитована).

Юридическая чистота.

• Членство в СРО Ассоциация СРО.

• Работаем по ГОСТ 31937-2024, СП 13-102-2003, ПУЭ 7.

• Полное сопровождение при прохождении госэкспертизы.

Прозрачные расчеты.
Мы не ограничиваемся формальным заключением. Вы получаете: ведомость дефектов, карты крена, результаты лабораторных испытаний, расчетную модель в ЛИРА-САПР, подтвержденные коэффициенты использования.

Стоимость и сроки обследования опор ЛЭП

Каждый объект уникален. Итоговая стоимость зависит от:

• количества опор в зоне обследования;

• необходимости геодезической съемки и количества приемов;

• объема лабораторных испытаний (грунты, металл, бетон);

• срочности выполнения.

Минимальный срок: от 7 рабочих дней (полевой этап + камеральная обработка).

Чтобы получить предварительный расчет стоимости, свяжитесь с нами удобным способом.

Готовы оценить состояние ваших опор ЛЭП?

Не ждите аварийного отключения линии из-за разрушения фундамента или потери устойчивости. Проведите обследование до начала проектирования реконструкции.

Свяжитесь с нами в Екатеринбурге:
Телефон: +7 (343) 226-47-17
E-mail: Lab@techexpert96.ru

Пришлите схему расположения опор и предполагаемые проектные нагрузки — мы подготовим коммерческое предложение за 1 рабочий день.
