Обследование опор ЛЭП

Обследование опор ЛЭП (ВЛ)

Комплексное техническое обследование опор линий электропередач дает понять действительное техническое состояние строительных конструкций, степень повреждения опор ЛЭП и опасность этих дефектов, отклонение фактических параметров строительных конструкций от проектных и нормативных значений, несущую способность элементов ЛЭП, объем ремонтно-восстановительных работ.

При техническом обследовании опор ЛЭП (ВЛ) оценивается соответствие нормативной документации, действующей на момент разработки проектной документации

Опоры ЛЭП делятся на несколько типов

  • промежуточные опоры портального типа на оттяжках

  • промежуточные свободностоящие опоры

  • анкерно-угловые

  • анкерно-угловые транспозиционные

Этапы работ по техническому обследованию ЛЭП И ВЛ

  • ознакомление с технической документаций

  • визуальное обследование

  • детально-инструментальное обследование

  • обмерные работы

  • анализ результатов технического обследования с выводами о техническом состоянии строительных конструкций
  • рекомендации по восстановлению и ремонту

Техническая документация необходимая для проведения обследования опор ЛЭП и ВЛ

  • проектная документация

  • профиль трассы

  • акты скрытых работ

  • акты периодических осмотров

  • монтажный журнал

  • рабочие чертежи схемы планы

  • технические заключения по ранее проведенным обследованиям

При отсутствии проектной документации потребуется выполнить

  • геодезическую съемку ЛЭП

  • определить все типы опор

  • марку проводов и грозозащитных тросов, тип изоляторов

Отчет  по детальному-инструментальному обследованию ЛЭП и ВЛ включает

  • перечень строительных конструкций, демонтируемых и реконструируемых

  • сведения о техническом состоянии основания и фундаментов опор

  • сведения о техническом состоянии несущих  железобетонных и стальных конструкций

  • сведения о техническом состоянии элементов строительных конструкций, которые могут изменять свое состояние при изменении эксплуатационных нагрузок

  • обмерные чертежи, разрезы с нанесением несущих и ограждающих конструкций и их фундаментов

  • результаты определения действительных эксплуатационных нагрузок на строительные конструкции

  • поверочные расчеты строительных конструкций на новые нагрузки, их сочетания

  • проектные решения по усилению строительных конструкций (проектные решения по устранению дефектов), обеспечивающие необходимую прочность, устойчивость, пространственную неизменяемость конструкций и сооружений объекта капитального строительства в целом

Техническое обследование железобетонных опор

Железобетонные опоры выполенены в основном из вертикальных стоек я являются промежуточными. Оценку технического состояния жлезобетонных стоек опор проводят выборочно, и выбирают после проведения визуального обследования не менее 3 % от общего количества опор. При обнаружении дефектов и повреждений более чем на 30% обследуемых опорах то общее количество опор для детально-инструментального обследования увеличивают до 10 %.

Оценка состояния железобетонных стоек опор

  • соответствие типа опоры проектным решениям и паспорту ВЛ
  • наличие сколов
  • наличие и ширина раскрытия продольных и поперечных трещин

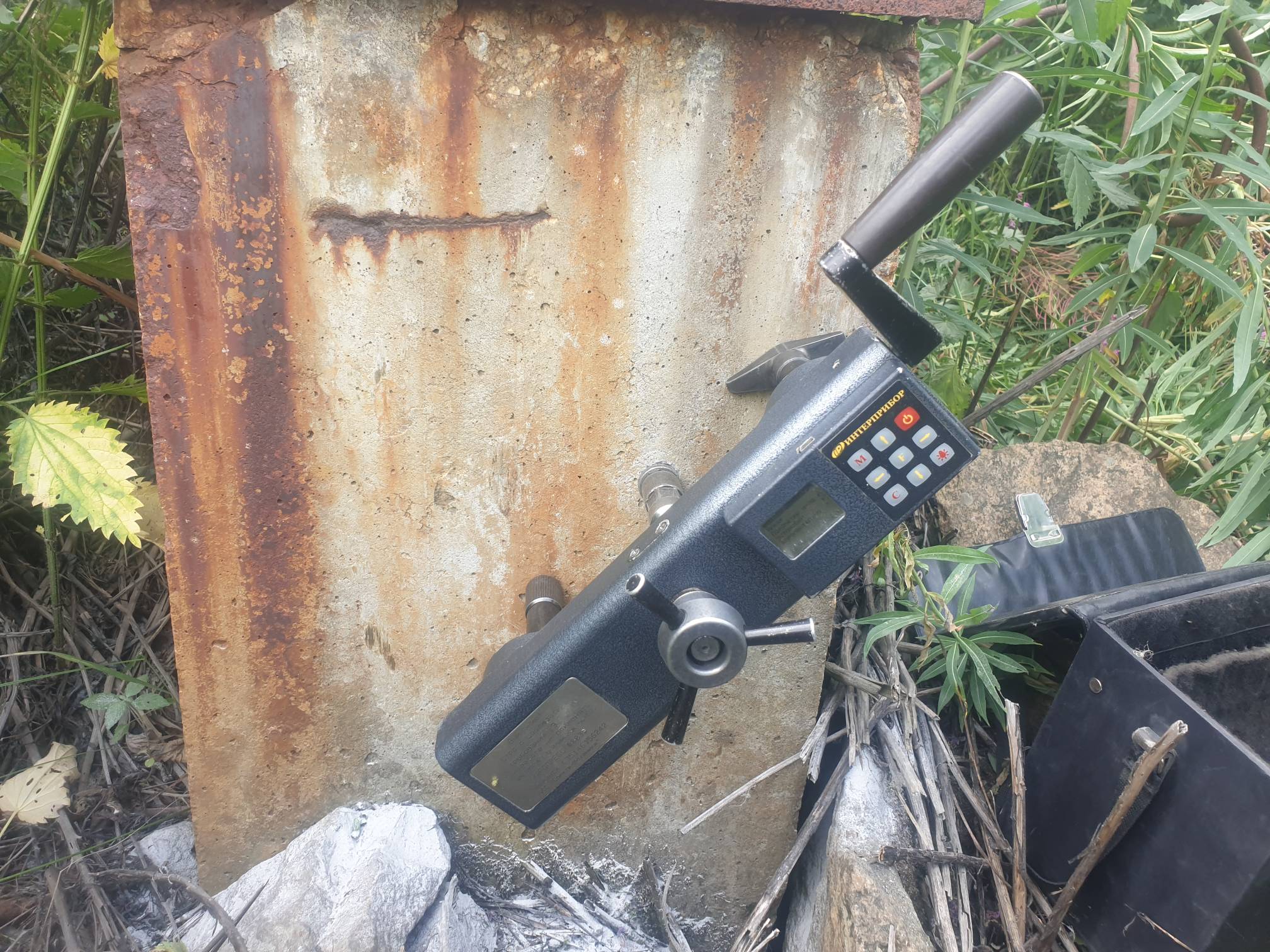

  • прочность бетона
  • кривизна стоек опор
  • отклонение от вертикали

Техническое обследование металлических опор

При техническом обследовании металлических опор необходимо зафиксировать отсутствие болтовых соединений, деформацию болтов шайб и гаек. Для определения степени коррозии металлических конструкций используются вихретоковые и ультразвуковые толщиномеры. При визуальном обследовании применяются так же бинокли и тепловизоры. Для замера остаточного сечения элементов опор используются штангенциркули и рулетки.

Оценка состояния металлических опор

  • соответствие типа опоры проектным решениям и паспорту ВЛ

  • наличие дефектов и механических повреждений (в том числе болтовых и сварных соединений)

  • наличие и характер деформации элементов опор

  • степень коррозионного износа элементов

  • наличия отклонений фактических размеров поперечных сечений стальных элементов от проектных

  • наличие прогибов и деформаций элементов

  • отклонение стойки опоры от вертикали

  • состояние защитного покрытия металлоконструкций

  • состояние проводов и грозозащитных тросов

  • состояние оттяжек

  • состояние линейной арматуры и изоляции и соответствующие рекомендации по ремонту

  • состояние просеки трассы ВЛ

  • состояние заземляющих элементов опор

  • состояние габаритов проводов и грозозащитных тросов

Обследование фундаментов опор

В основном фундаменты опор ЛЭП выполняются грибовидными железобетонными. Так же применяются железобетонные и металлические сваи. Монолитные железобетонные фундаменты встречаются крайне редко.

Оценка состояния фундаментов опор

  • наличие дефектов железобетонных фундаментов (трещины, сколы бетона)

  • правильность заделки фундамента в грунте

  • наличия отклонений фактических размеров конструкций и сечений от проектных и т.д

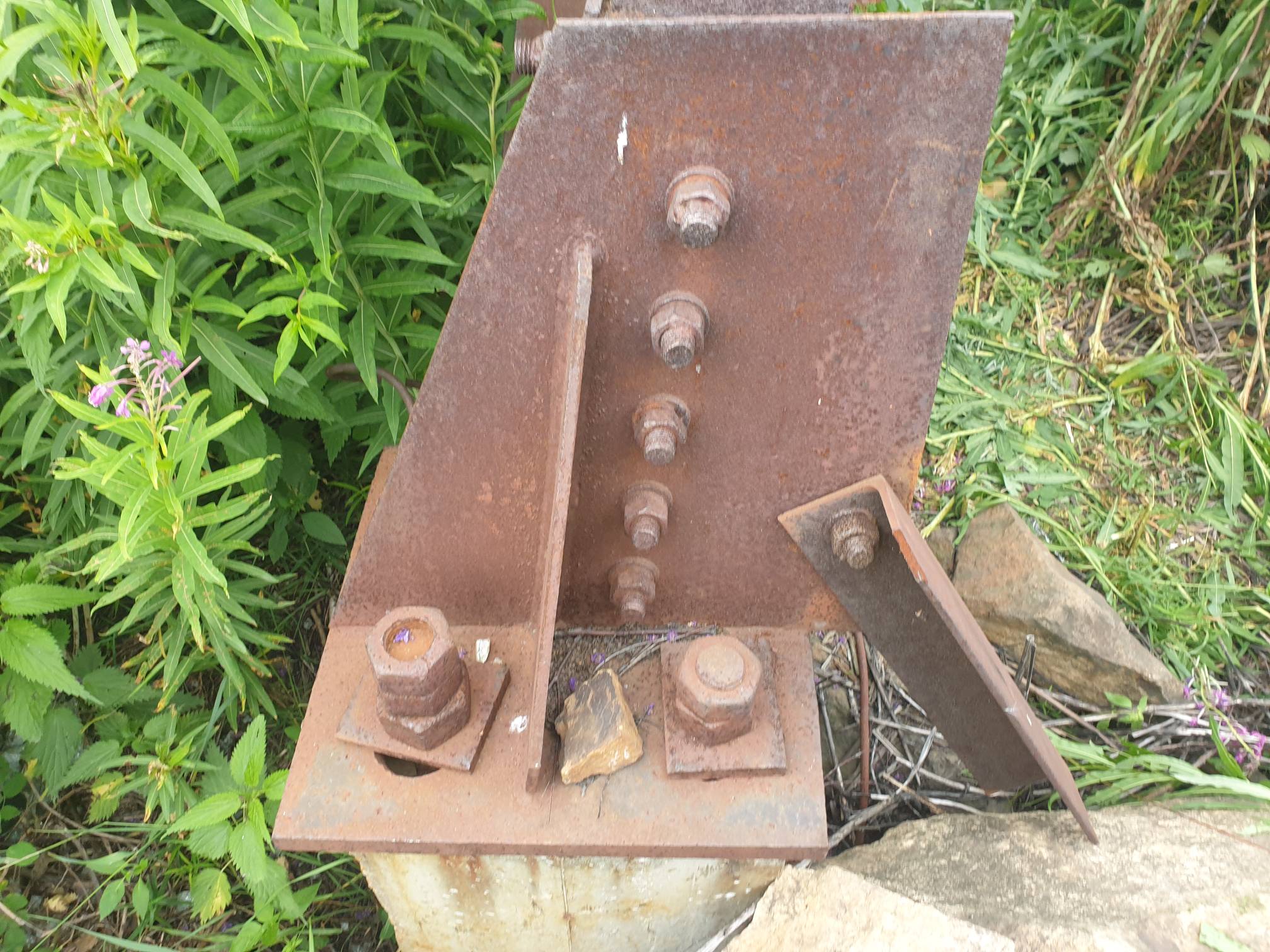

  • наличие дефектов опорных узлов

  • наличие гаек и контргаек и их коррозионный износ (для анкерно-угловых опор) для анкерных болтов

  • состояние защитного покрытия фундаментов (при наличии в паспорте объекта)
